Турбовоздуходувка-Турбовоздуходувка на магнитном подшипнике

SmarTurbo - это компания, занимающаяся разработкой, производством и продажей высокоскоростных турбовоздуходувок, турбокомпрессоров и аэратор с турбовоздуходувкой. Мы создали наиболее полную систему исследований и разработок высокоскоростного синхронного двигателя с постоянным магнитом, воздушного и магнитного подшипника и аэродинамики для массового производства турбовоздуходувки турбокомпрессора и аэратор с турбовоздуходувкой.

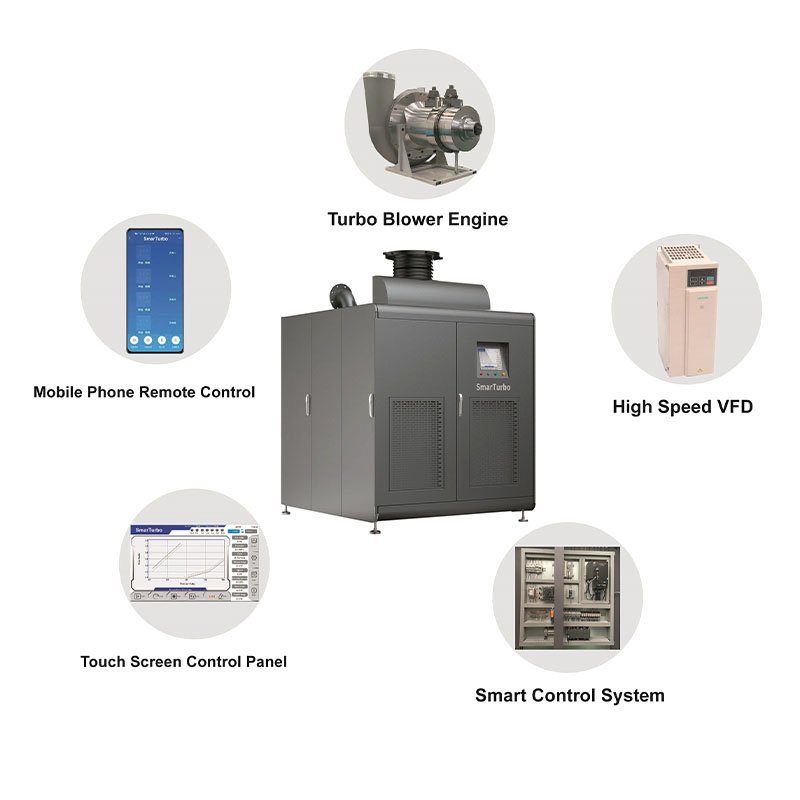

Турбовоздуходувка Основных технологий

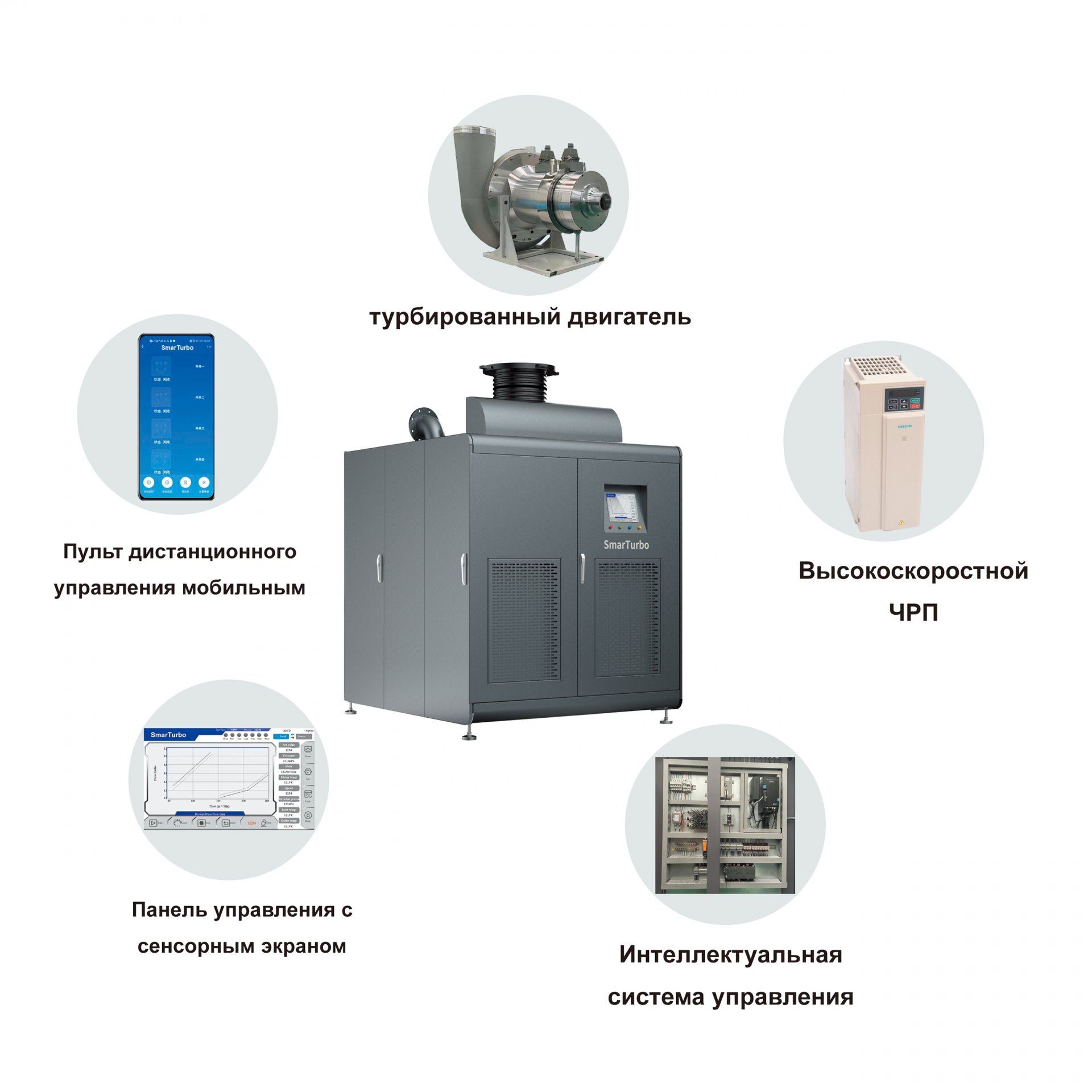

Турбовоздуходувка состоит из основной технологии турбовоздуходувки двигателя, высокоскоростного VFD, интеллектуальной системы управления, панели управления с сенсорным экраном и пульта дистанционного управления с мобильного телефона.

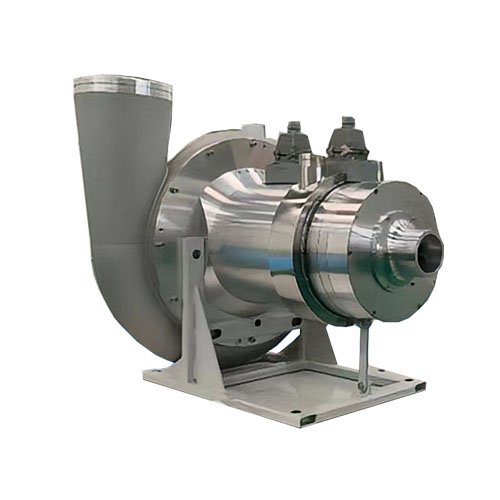

Двигатель с турбовоздуходувкой

Турбовоздуходувка - это высокоскоростная центробежная воздуходувка.

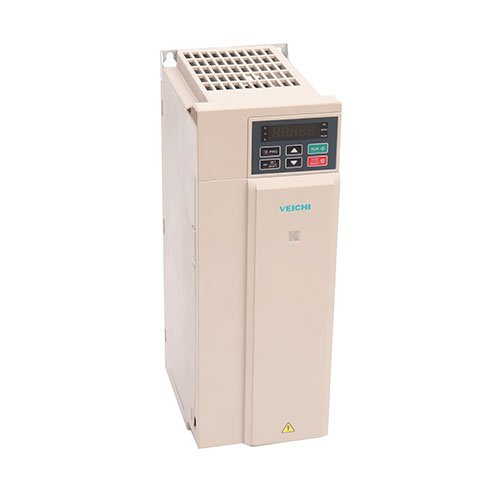

Высокоскоростной ЧРП

Разработанный высокопроизводительный ЧРП для высокоскоростного двигателя с постоянными магнитами является более энергосберегающим и высокоэффективным.

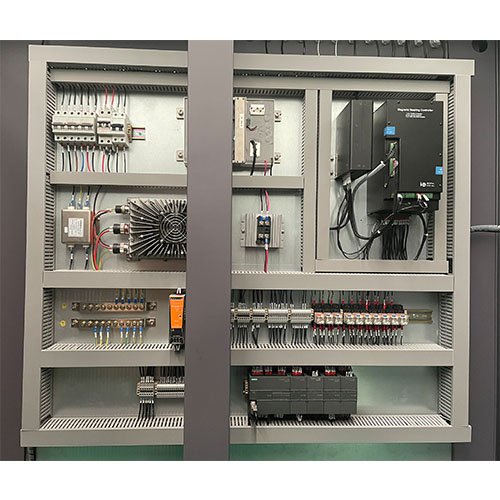

Интеллектуальная система управления

В нем используется управление ПЛК с несколькими способами связи. Доступно несколько вариантов управления и мониторинга, включая управление на месте, удаленное DCS и 4G-LTE.

Благодаря мониторингу состояния логических данных, встроенная программа управления автоматически обнаруживает, оценивает и прекращает ненормальную работу.

Управление одной кнопкой "старт-стоп" зарезервировано для облегчения ввода в эксплуатацию на месте и своевременного устранения неисправностей в условиях ненормальной работы.

Панель управления с сенсорным экраном

Простой и понятный интерфейс удобен в эксплуатации, позволяет определять и отображать давление в системе и кривую расхода в режиме реального времени.

Пульт дистанционного управления мобильным телефоном

Турбовоздуходувка может дистанционно контролироваться и управляться пользователем через мобильные устройства.

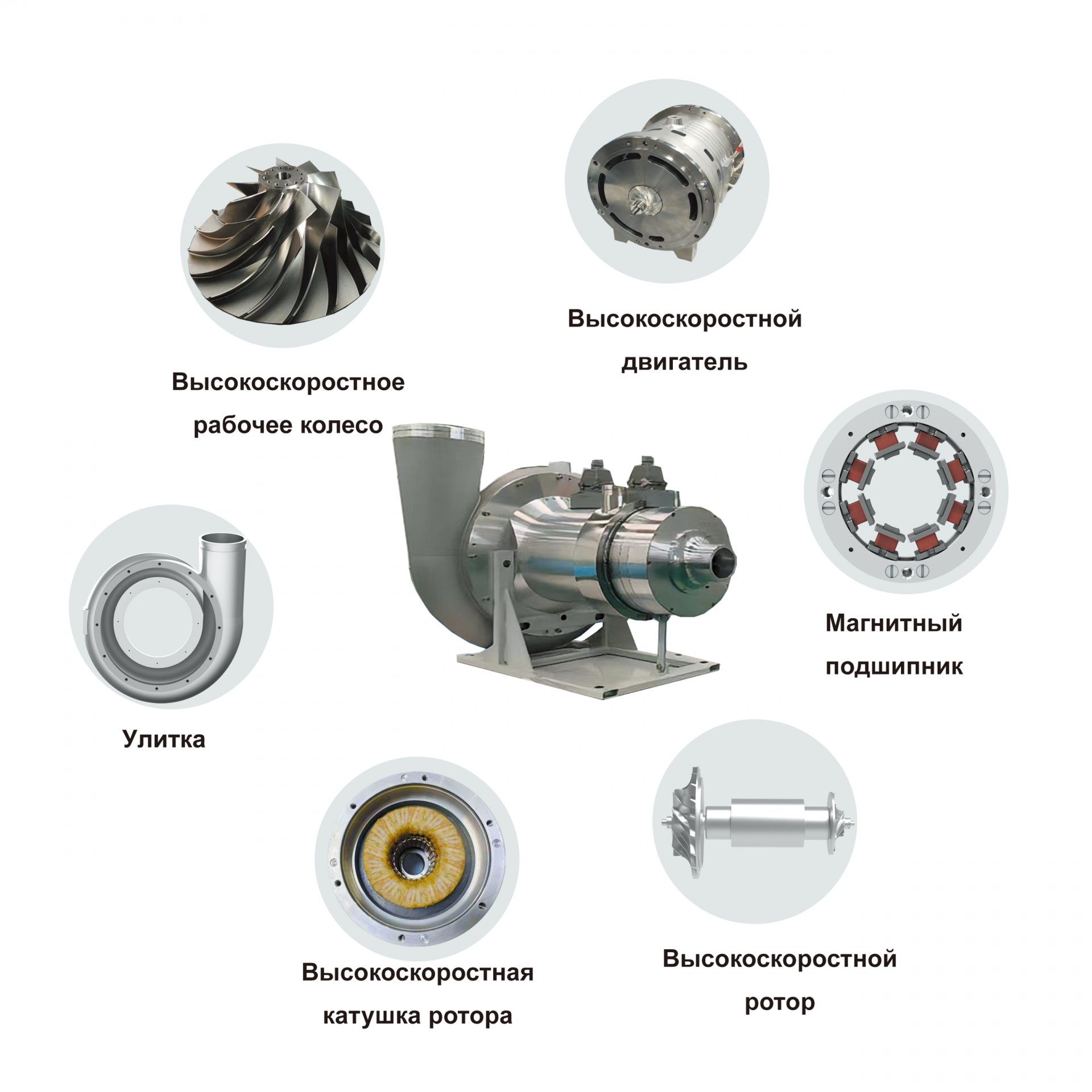

Технология турбовентиляторных двигателей

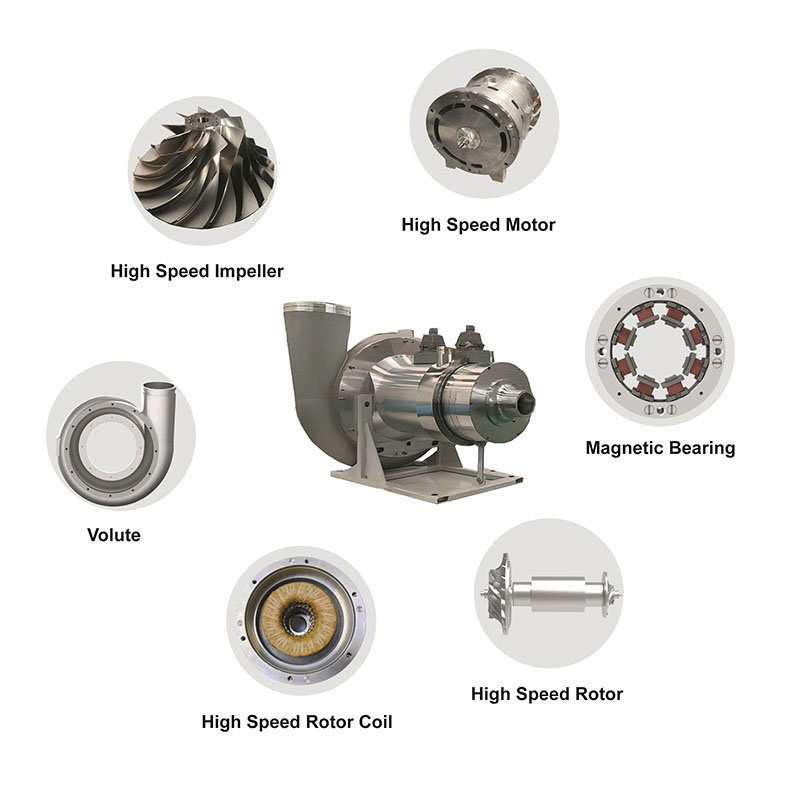

Двигатель турбовоздуходувки состоит из высокоскоростного рабочего колеса, высокоскоростного двигателя, магнитного подшипника, высокоскоростного ротора, высокоскоростной катушки ротора и волюты.

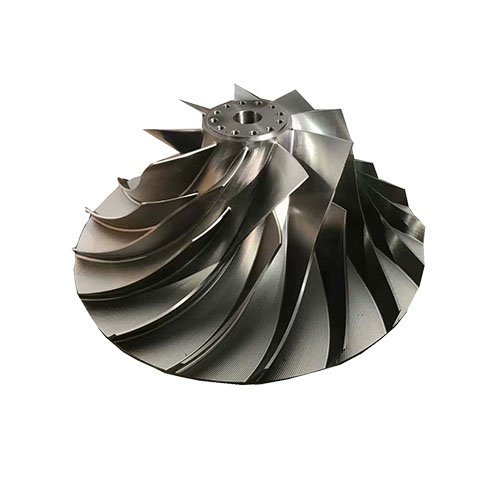

Высокоскоростное рабочее колесо

Турбовоздуходувка использует концепцию трехмерной крыльчатки, которая повышает эффективность крыльчатки до 95%, реализует широкий рабочий диапазон, а объемный поток регулируется от 45% до 100%.

Высокоскоростной двигатель

Синхронный двигатель с постоянными магнитами имеет электромагнитный КПД до 98%, широкий диапазон высокоэффективной работы, нагрузку с прямым приводом и без потерь на передачу.

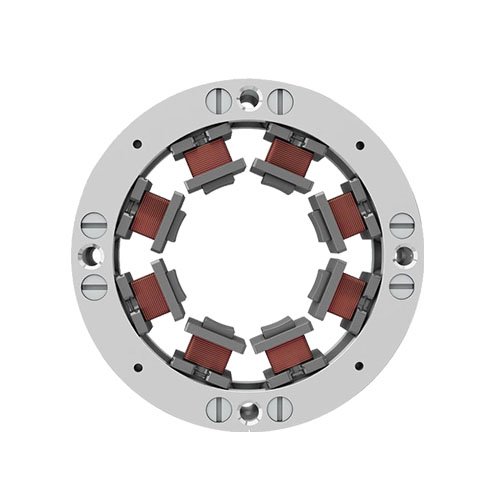

Магнитный подшипник

Магнитный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

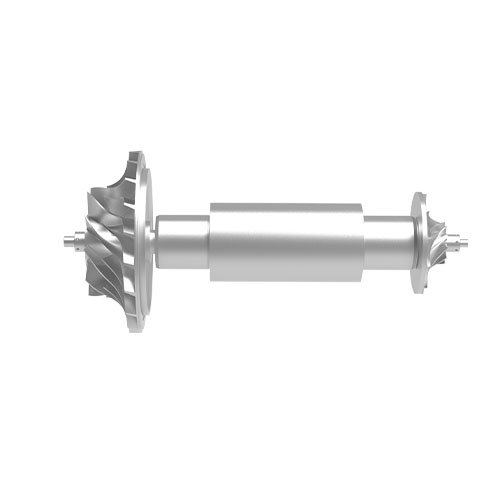

Высокоскоростной ротор

Переменная частота и регулировка скорости хороши для двигателя, вращающегося с максимальной скоростью 200000 об/мин.

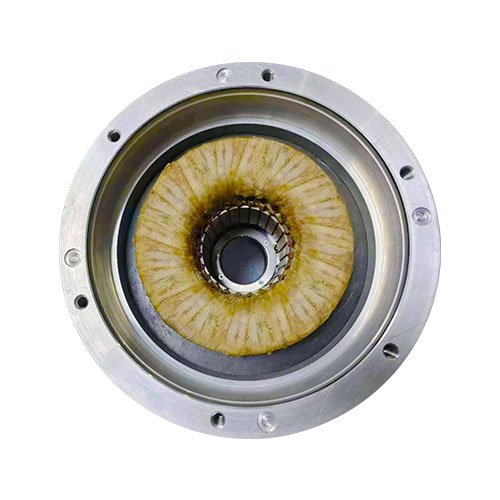

Высокоскоростная катушка ротора

Изоляция класса H обеспечивает высокую надежность и долговечность двигателя даже при работе в условиях высокой температуры, сильной коррозии и ударов тока.

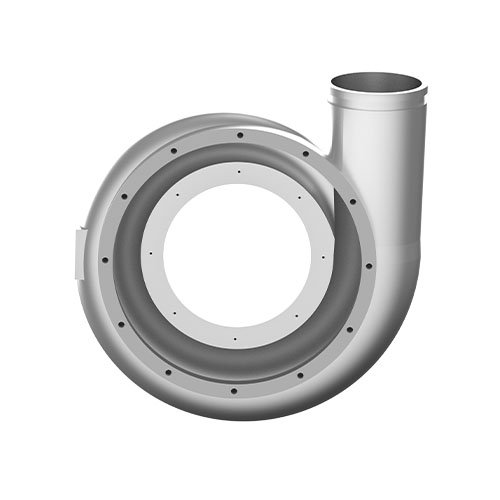

Волюта

Высокоэффективная аэродинамическая конструкция обеспечивает хорошие аэродинамические характеристики лопасти и низкий аэродинамический шум, что помогает удовлетворить высокое соотношение давления, высокую эффективность и аэродинамические характеристики большого потока

Преимущество турбовоздуходувки

Высокая эффективность

Турбовоздуходувка экономит электроэнергию на 50% больше, чем традиционная корневая воздуходувка.

Интеллектуальное управление

Турбовоздуходувка оснащена сенсорной панелью управления и пультом дистанционного управления для мобильного телефона. Он поддерживает несколько методов управления.

Подключи и играй

Расход и давление воздуха в турбонагнетателе регулируются скоростью вращения нагнетателя.

Простое обслуживание

Регулярно заменяйте фильтрующий хлопок в соответствии с указаниями. Техническое обслуживание осуществляется легко и быстро и обходится крайне дешево.

Таблица параметров турбовоздуходувки

Model	37KW-40	37KW-80	55KW-80	75KW-40	75KW-80	90KW-80	110KW-40	110KW-80	110KW-120
Discharge Pressure kpa	Air Flow(m3/min)，20℃，Humidity60%, 1atm
20	50	/	/	94	/	/	139	/	/
30	48	/	/	87	/	/	132	/	/
40	42	/	/	76	/	/	120	/	/
50	/	37	47	/	75	/	/	85	/
60	/	33	43	/	70	71	/	81	/
70	/	28	40	/	63	67	/	75	/
80	/	/	36	/	52	61	/	68	/
90	/	/	/	/	/	/	/	57	/
100	/	/	/	/	/	/	/	/	59
110	/	/	/	/	/	/	/	/	55
120	/	/	/	/	/	/	/	/	50
130	/	/	/	/	/	/	/	/	45

Model	150KW-40	150KW-80	150KW-120	220KW-40	220KW-80	220KW-120	300KW-80	300KW-120	350KW-100
Discharge Pressure kpa	Air Flow(m3/min)，20℃，Humidity60%, 1atm
20	220	/	/	303	/	/	/	/	/
30	212	/	/	288	/	/	/	/	/
40	182	/	/	250	/	/	260	/	/
50	143	/	/	190	/	/	250	/	301
60	/	130	/	/	178	/	240	/	295
70	/	121	/	/	167	/	215	/	276
80	/	109	/	/	145	/	185	/	255
90	/	95	/	/	125	/	170	/	239
100	/	/	90	/	/	136	/	173	208
110	/	/	83	/	/	127	/	161	179
120	/	/	76	/	/	120	/	148	/
130	/	/	68	/	/	99	/	135	/

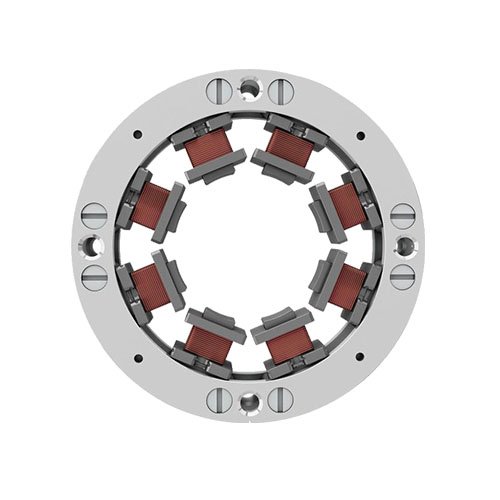

Магнитный подшипник

Магнитный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

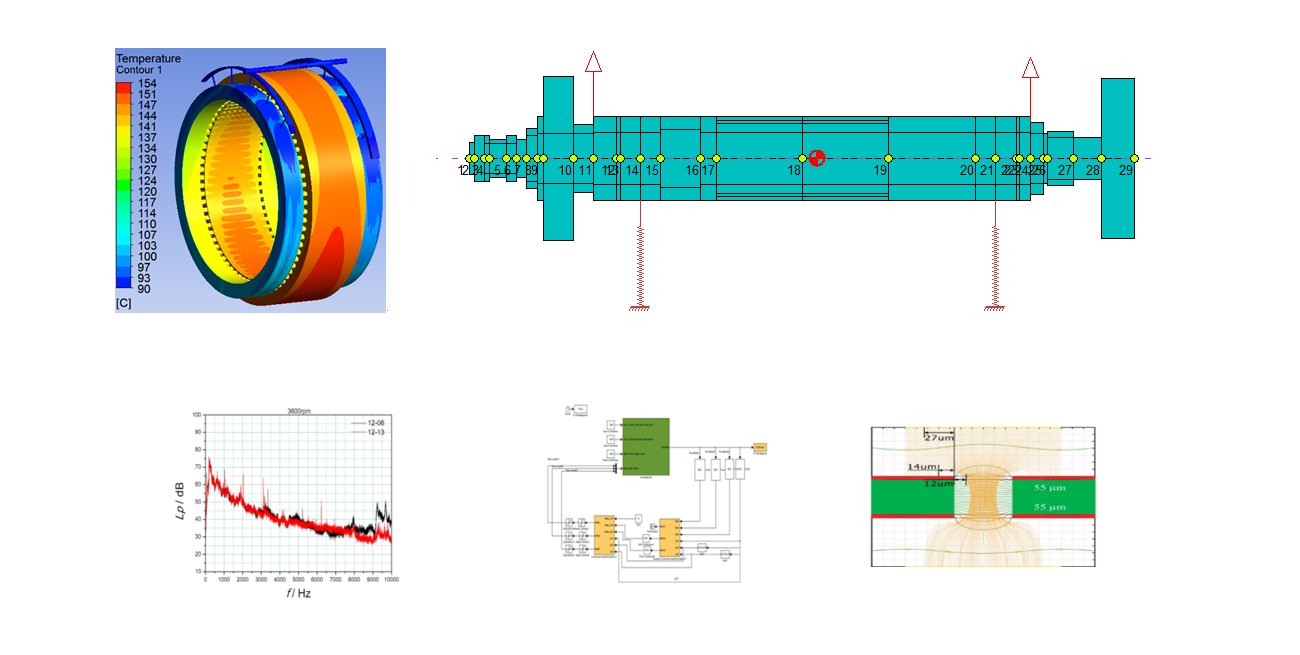

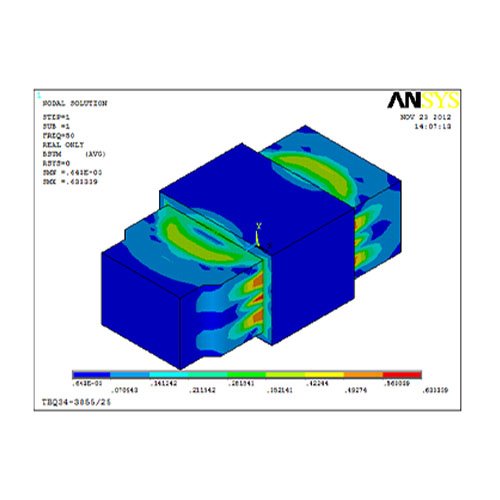

Моделирование дизайна

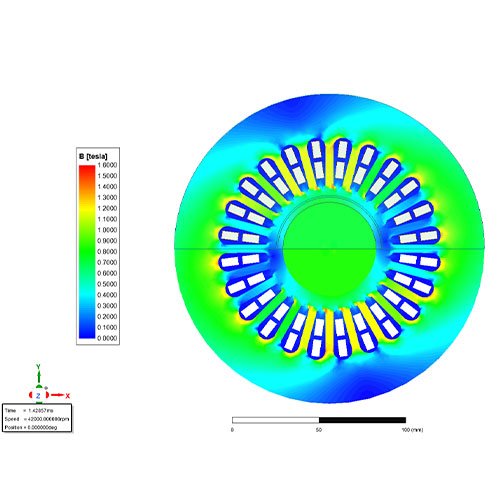

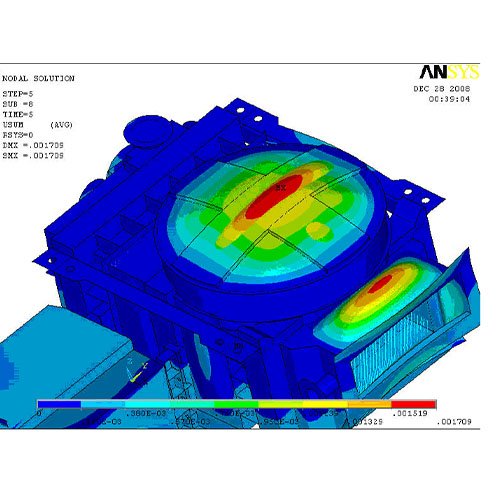

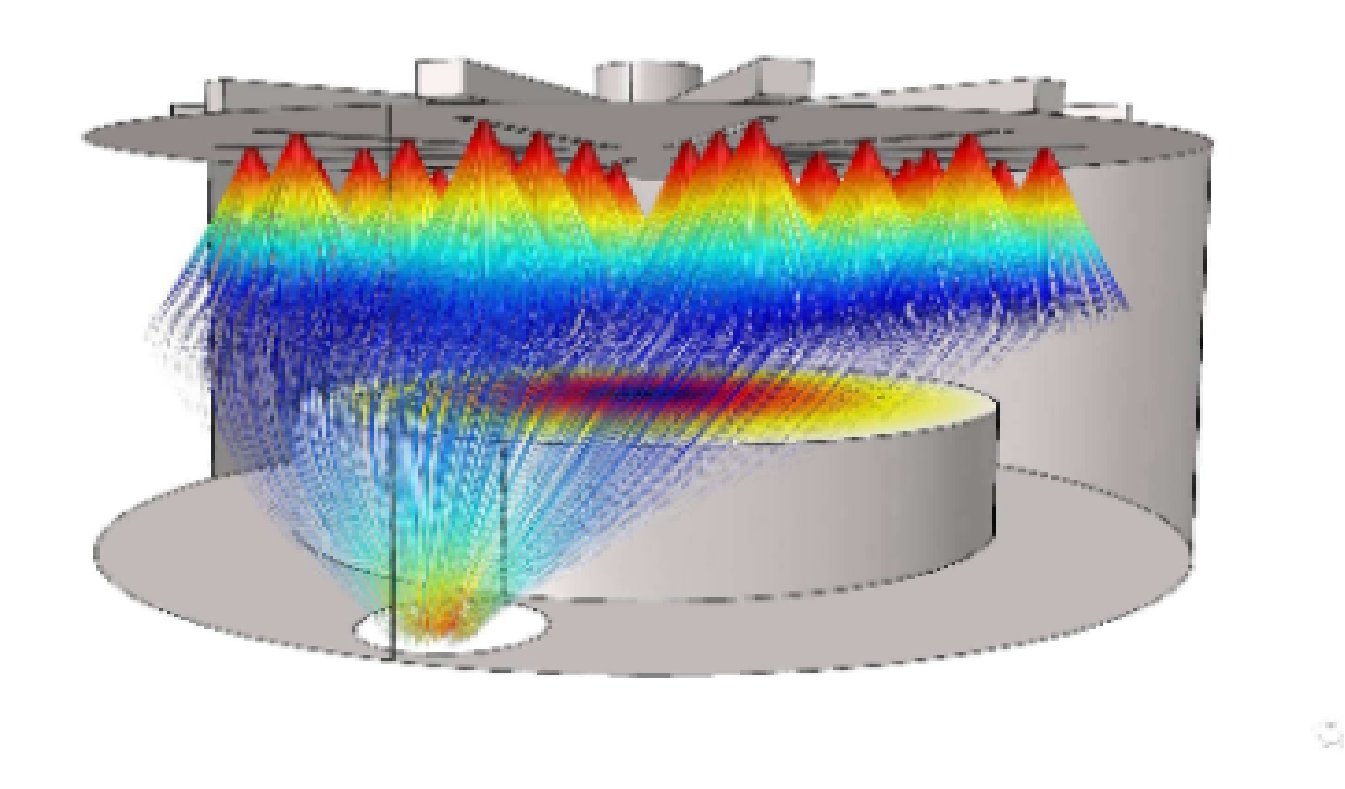

Чтобы гарантировать производительность магнитного подшипника, наше самостоятельно разработанное программное обеспечение для моделирования выполняет следующие виды моделирования: моделирование магнитного поля, моделирование электрического поля, моделирование мультифизических связей, моделирование механической жесткости и прочности, моделирование температуры, моделирование вибрации и шума, моделирование динамики ротора, моделирование системы и т.д.

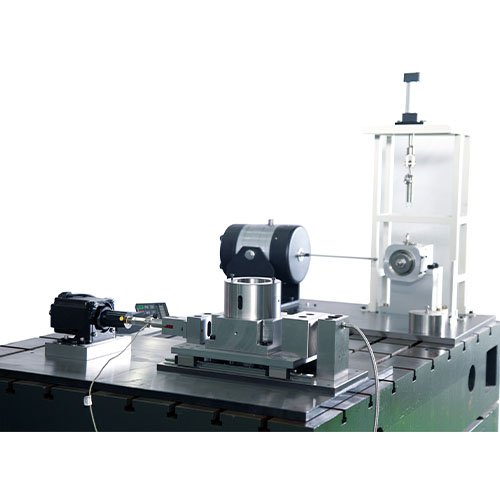

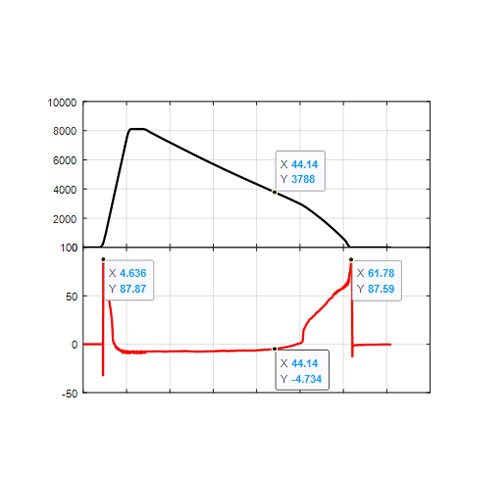

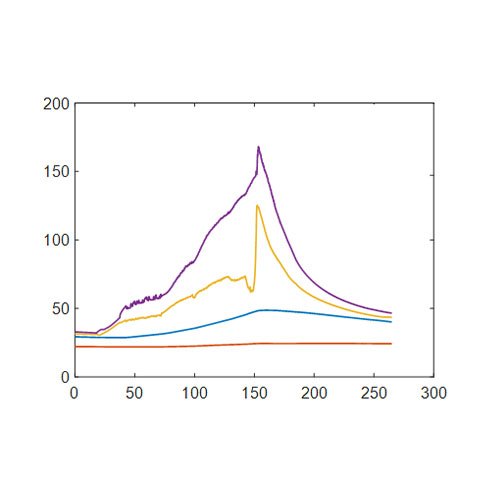

Тест

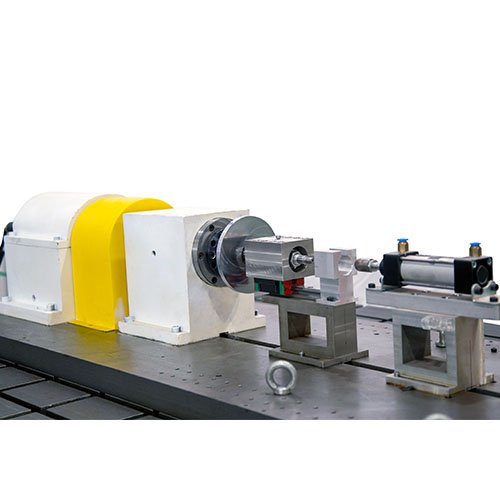

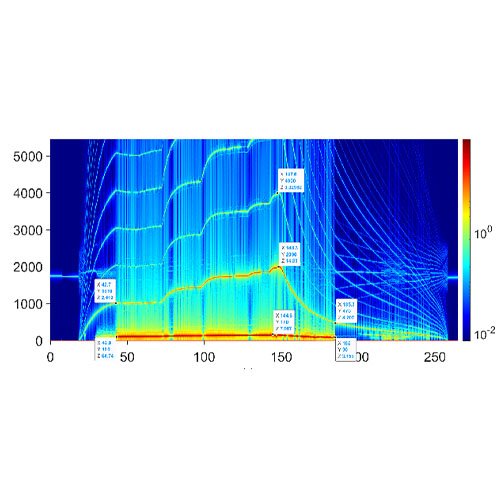

Была создана комплексная система испытаний магнитных подшипников. Наши полностью развитые возможности по испытанию подшипников и анализу данных позволяют проводить проверку характеристик магнитных подшипников и оказывать техническую поддержку при проведении испытаний, в результате чего могут быть реализованы индивидуальные продукты.

Производство

Благодаря полному технологическому процессу производства магнитных подшипников и совершенной системе цепочки поставок, ключевые и основные процессы производства могут быть выполнены самостоятельно. С годовым объемом производства 5000 комплектов подшипников, компания реализует серии подшипников, серийное производство и поддерживает изготовление подшипников на заказ.
