Турбовоздуходувка-Турбовоздуходувка На Магнитном Подшипнике-Magnetic Bearing Turbo Blower

Турбовоздуходувка: Турбовоздуходувка с магнитными подшипниками

Запрос сейчас
Добавить в карту

SmarTurbo — это группа компаний, специализирующаяся на исследованиях, разработке, производстве и продаже турбовоздуходувок и турбокомпрессоров. Мы создали самую комплексную в Китае систему исследований и разработок (НИОКР) высокоскоростных синхронных двигателей с постоянными магнитами, воздушных и магнитных подшипников, а также аэродинамики. Мы стали первой компанией в Китае, начавшей серийное производство турбовоздуходувок и турбокомпрессоров.

Турбовоздуходувка Основных технологий

Турбодувки включают в себя воздуходувки, высокоскоростные преобразователи частоты, системы управления, сенсорные экраны и дистанционное управление.

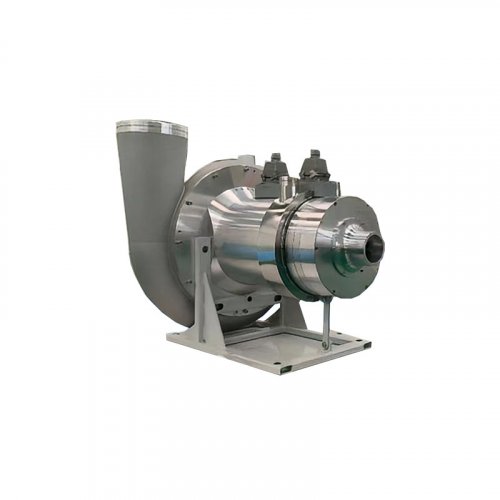

воздуходувки

Воздуходувки представляют собой турбинные воздуходувки с магнитными

Подшипниками.

высокоскоростные преобразователи частоты

Высокоскоростной инвертор специально разработан для высокоскоростных двигателей, отличается высокой эффективностью и энергосбережением.

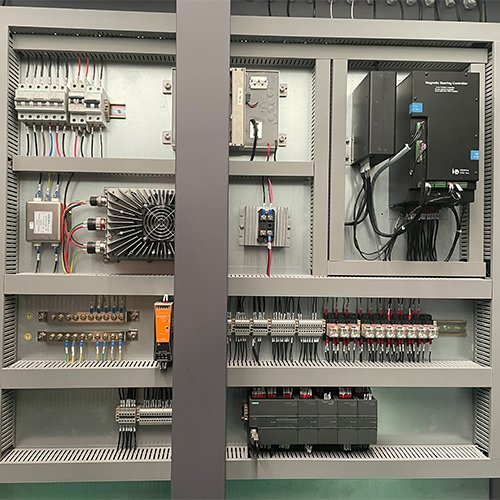

системы управления

Используется управление с помощью ПЛК, и существует множество способов связи.Он может реализовывать различные методы управления и мониторинга, такие как локальный, удаленный DCS и 4G-LTE.

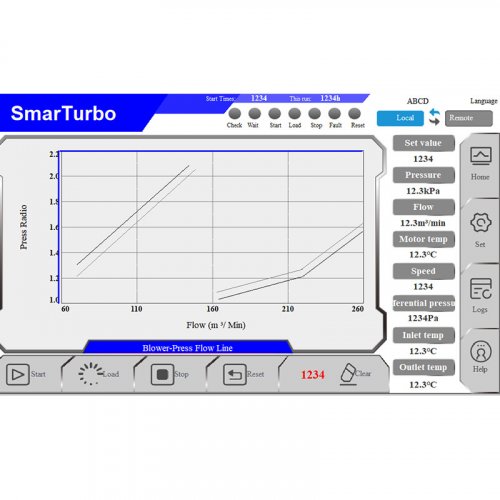

сенсорные экраны

Интерфейс прост и понятен, им легко управлять, он позволяет в режиме реального времени определять и отображать кривые давления и расхода.

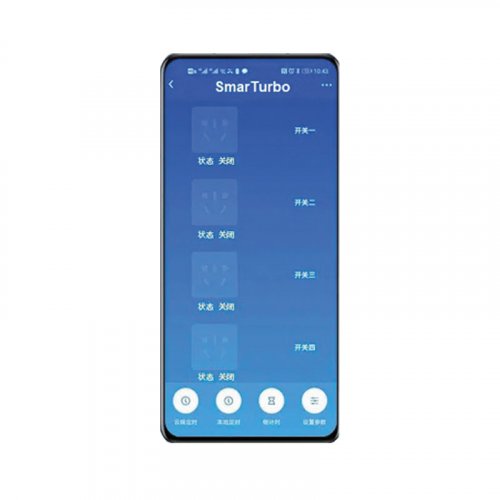

дистанционное управление

Пользователи могут удаленно контролировать и управлять турбинными воздуходувками с помощью мобильных устройств.

Технология воздуходувки

Воздуходувка состоит из основных компонентов, таких как высокоскоростное рабочее колесо, высокоскоростной двигатель, магнитный подшипник, высокоскоростной ротор, катушка ротора и yлитка.

высокоскоростное рабочее колесо

Турбинный вентилятор имеет КПД рабочего колеса до 95 %, обеспечивая широкий рабочий диапазон с расходом, регулируемым от 45 % до 100 %.

высокоскоростной двигатель

КПД синхронного двигателя с постоянными магнитами достигает 98% при прямой нагрузке на привод и отсутствии потерь при передаче.

магнитный подшипник

магнитный подшипник специально разработаны для сложных условий эксплуатации, таких как высокая скорость, экстремальные температуры, большие нагрузки и сильные вибрации.

высокоскоростной ротор

Частотное преобразование скорости, максимальная скорость вращения двигателя 200000 об/мин.

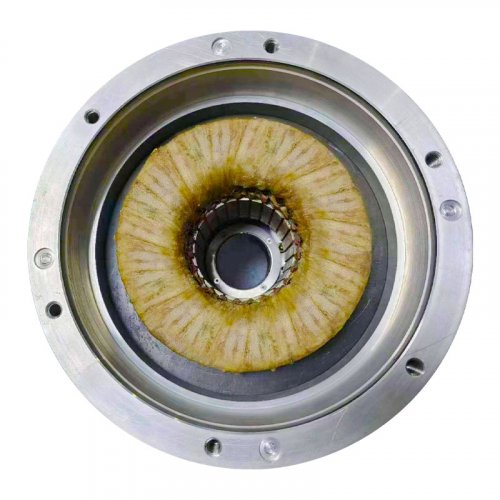

катушка ротора

Использование изоляции класса H позволяет двигателю работать в условиях высоких температур, сильной коррозии, токовых ударов и т. д., обеспечивая высокую надежность и долговечность.

спиральная кaмepа(yлитка)

Высокоэффективная аэродинамическая конструкция обеспечивает хорошие аэродинамические характеристики лопастей и низкий уровень аэродинамического шума, а также высокое давление, высокую эффективность и большой расход.

Преимущества турбовоздуходувок

Высокая эффективность

Турбовоздуходувки экономят до 50 процентов электроэнергии по сравнению с воздуходувками Рутса.

Интеллектуальное управление

Турбовоздуходувка управляется с помощью сенсорной панели управления и пульта дистанционного управления с мобильного телефона, поддерживая различные методы управления.

Подключи и работай

Расход воздуха и давление турбовентилятора регулируются скоростью вращения вентилятора.

Простой уход

Регулярно меняйте фильтрующий материал в соответствии с инструкциями. Обслуживание простое и быстрое, а затраты минимальны.

Таблица параметров турбовоздуходувки

Модель	37KW-40	37KW-80	55KW-80	75KW-40	75KW-80	90KW-80	110KW-40	110KW-80	110KW-120
Давление кПа	Расход (м3/мин)，20℃，влажность 60%, 1atm
20	50	/	/	94	/	/	139	/	/
30	48	/	/	87	/	/	132	/	/
40	42	/	/	76	/	/	120	/	/
50	/	37	47	/	75	/	/	85	/
60	/	33	43	/	70	71	/	81	/
70	/	28	40	/	63	67	/	75	/
80	/	/	36	/	52	61	/	68	/
90	/	/	/	/	/	/	/	57	/
100	/	/	/	/	/	/	/	/	59
110	/	/	/	/	/	/	/	/	55
120	/	/	/	/	/	/	/	/	50
130	/	/	/	/	/	/	/	/	45

Модель	150KW-40	150KW-80	150KW-120	220KW-40	220KW-80	220KW-120	300KW-80	300KW-120	350KW-100
Давление кПа	Расход (м3/мин)，20℃，влажность 60%, 1atm
20	220	/	/	303	/	/	/	/	/
30	212	/	/	288	/	/	/	/	/
40	182	/	/	250	/	/	260	/	/
50	143	/	/	190	/	/	250	/	301
60	/	130	/	/	178	/	240	/	295
70	/	121	/	/	167	/	215	/	276
80	/	109	/	/	145	/	185	/	255
90	/	95	/	/	125	/	170	/	239
100	/	/	90	/	/	136	/	173	208
110	/	/	83	/	/	127	/	161	179
120	/	/	76	/	/	120	/	148	/
130	/	/	68	/	/	99	/	135	/

магнитный подшипник

Magnetic bearing is designed for complex operating conditions like high speed, extreme temperature, large loading and strong vibration.

дизайн

Для того чтобы гарантировать работоспособность магнитных подшипников, разработанное нами программное обеспечение для моделирования выполняет следующие моделирования: моделирование магнитного поля, моделирование электрического поля, моделирование многофизической связи полей, моделирование механической жесткости и прочности, моделирование температуры, моделирование вибрации и шума, моделирование динамики ротора и моделирование системы.

Тест

Создал совершенную систему тестирования магнитных подшипников, обладает развитыми возможностями тестирования подшипников и анализа данных, может проверять работоспособность магнитных подшипников, оказывать техническую поддержку при тестировании и реализовывать индивидуальные продукты.

Производство

Компания располагает полным технологическим процессом производства магнитных подшипников и полной цепочкой поставок. Ключевые процессы выполняются независимо друг от друга, годовой объем производства составляет 5000 комплектов подшипников, серийное и массовое производство подшипников, а также поддержка кастомизации подшипников.
