SmarTurbo - это компания, занимающаяся разработкой, производством и продажей высокоскоростных турбонагнетателей, турбокомпрессоров и турбонагнетателей. Мы создали наиболее полную систему исследований и разработок высокоскоростного синхронного двигателя с постоянным магнитом, воздушного и магнитного подшипника и аэродинамики для массового производства турбонагнетателя, турбокомпрессора и турбоаэратора.

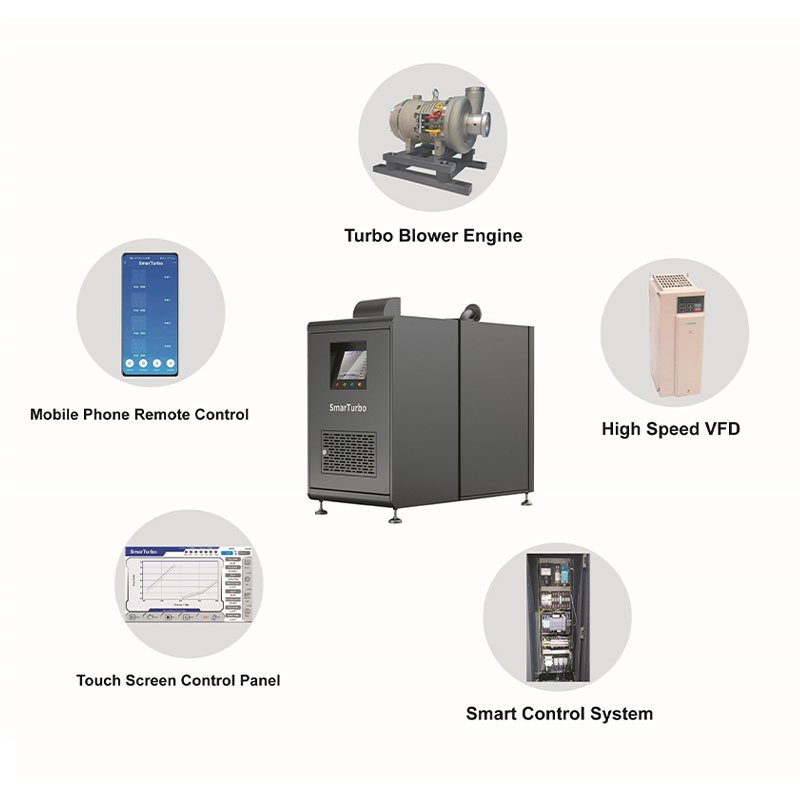

Турбовоздуходувка Основных технологий

Турбовоздуходувка состоит из основной технологии турбовоздушного двигателя, высокоскоростного VFD, интеллектуальной системы управления, панели управления с сенсорным экраном и пульта дистанционного управления с мобильного телефона.

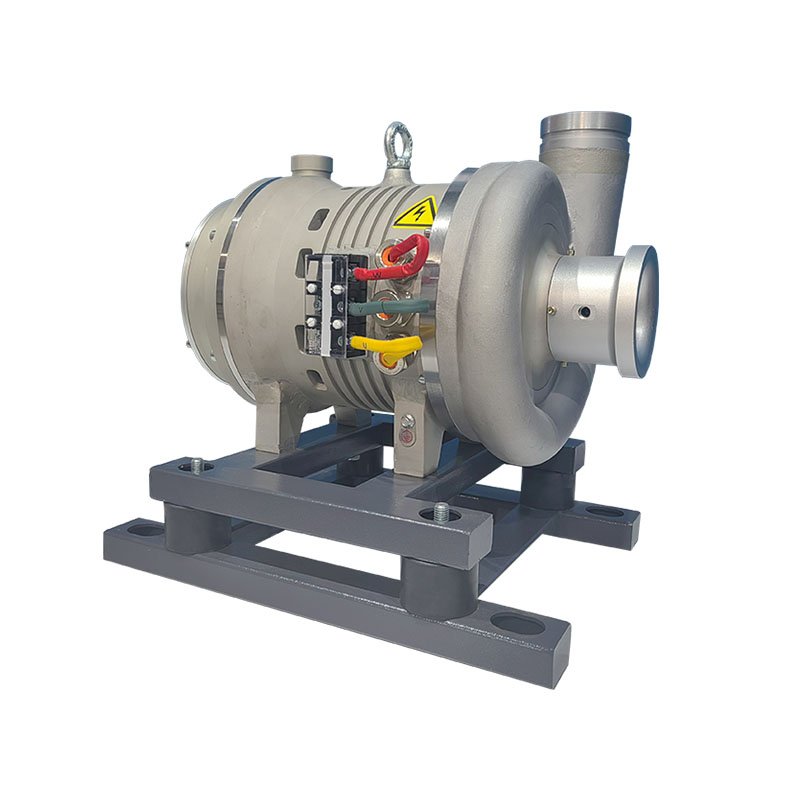

Двигатель с турбовоздуходувкой

Турбовоздуходувка - это высокоскоростная центробежная воздуходувка.

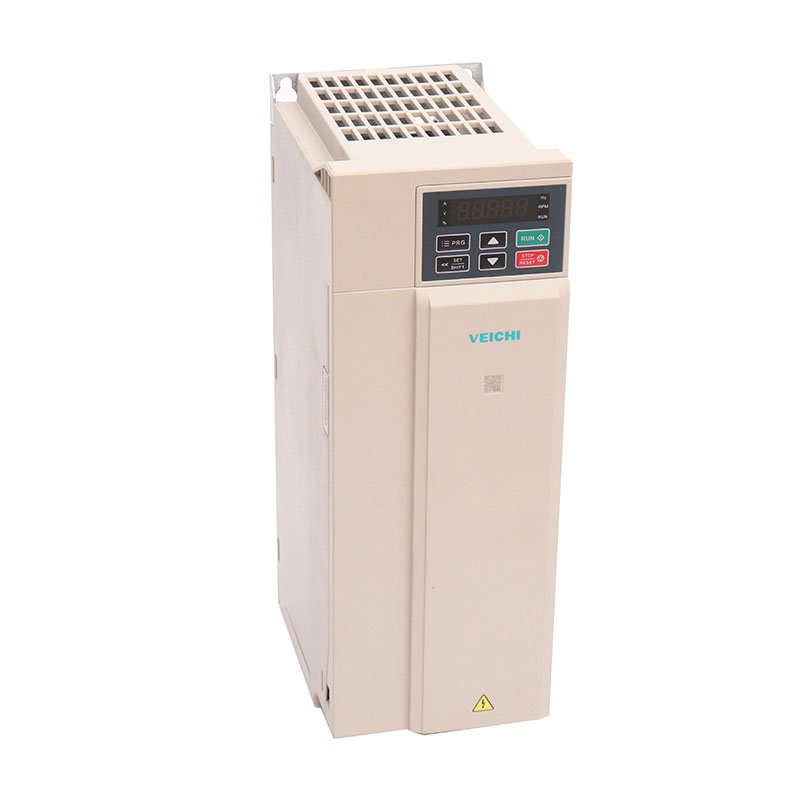

Высокоскоростной ЧРП

Разработанный высокопроизводительный ЧРП для высокоскоростного двигателя с постоянными магнитами является более энергосберегающим и высокоэффективным.

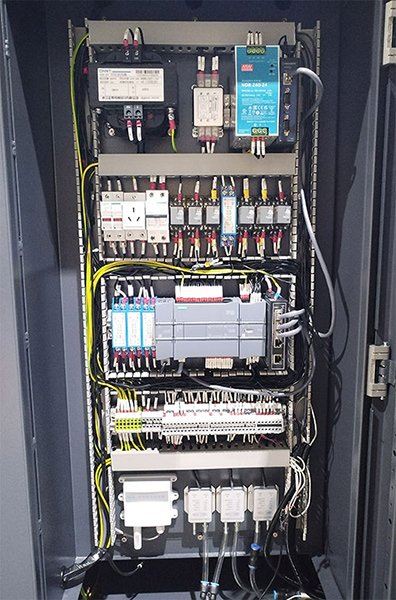

Интеллектуальная система управления

В нем используется управление ПЛК с несколькими способами связи. Доступно несколько вариантов управления и мониторинга, включая управление на месте, удаленное DCS и 4G-LTE.

Благодаря мониторингу состояния логических данных, встроенная программа управления автоматически обнаруживает, оценивает и прекращает ненормальную работу.

Управление одной кнопкой "старт-стоп" зарезервировано для облегчения ввода в эксплуатацию на месте и своевременного устранения неисправностей в условиях ненормальной работы.

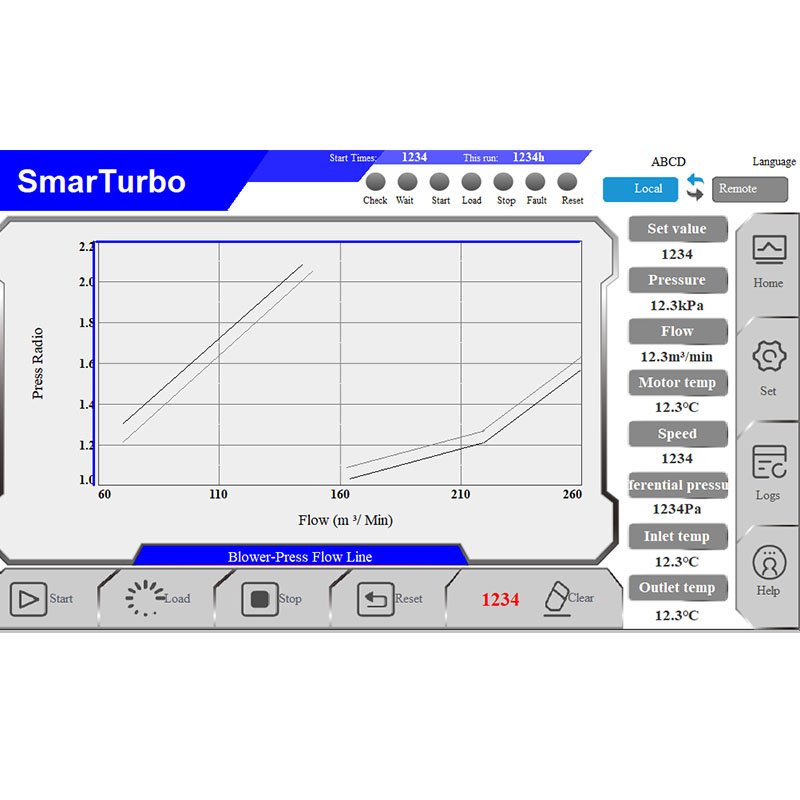

Панель управления с сенсорным экраном

Простой и понятный интерфейс удобен в эксплуатации, определяет и отображает давление в системе и кривую расхода в режиме реального времени.

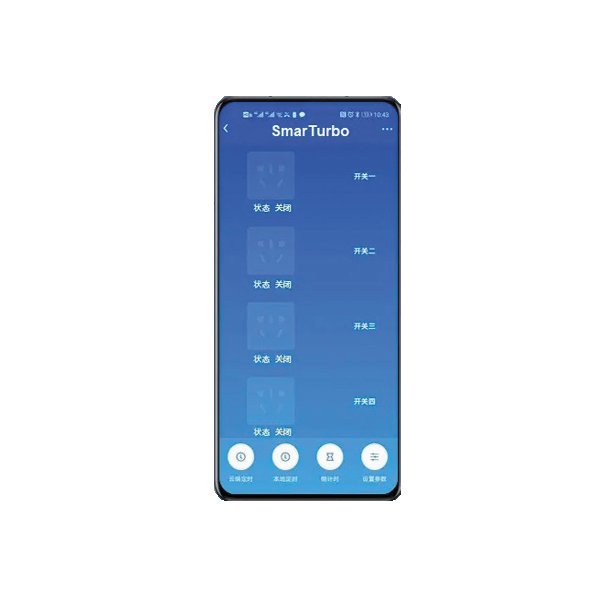

Пульт дистанционного управления мобильным телефоном

Турбовоздуходувка может дистанционно контролироваться и управляться пользователем через мобильные устройства.

Технология турбовентиляторных двигателей

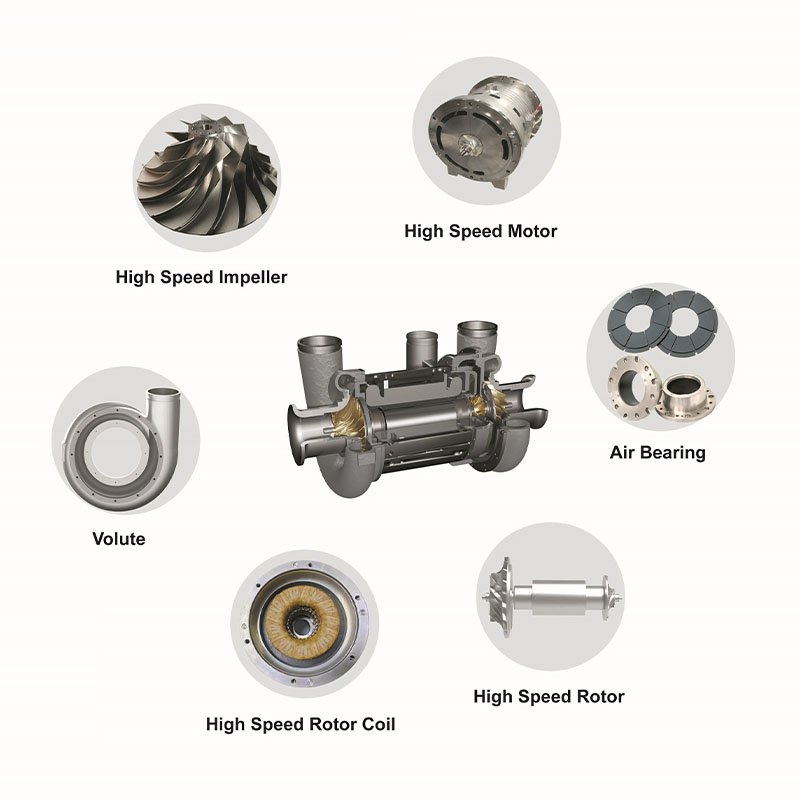

Двигатель турбовоздуходувки состоит из высокоскоростного рабочего колеса, высокоскоростного двигателя, воздушного подшипника, высокоскоростного ротора, высокоскоростной катушки ротора и волюты.

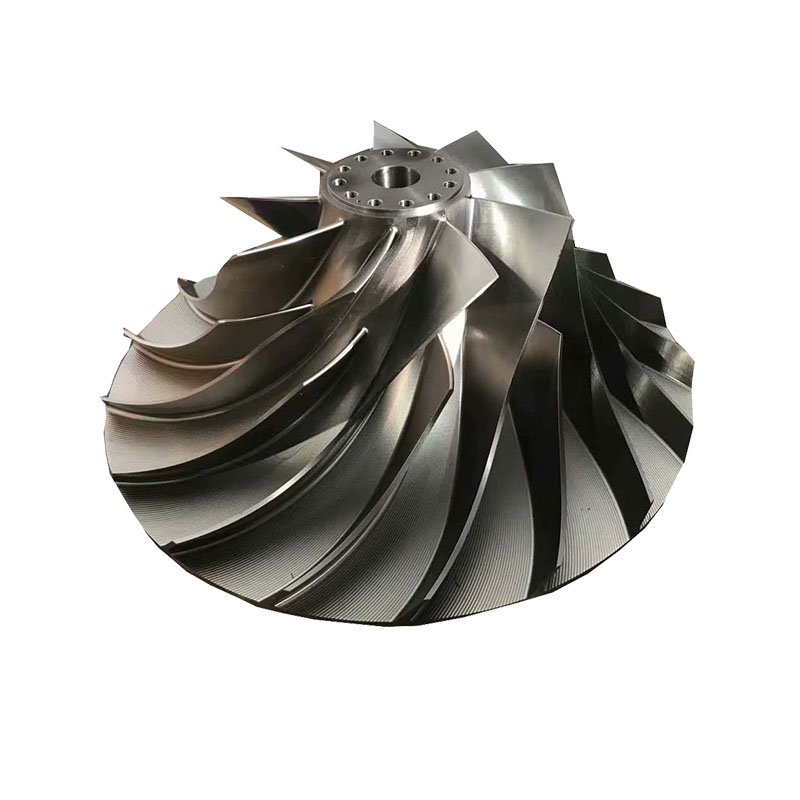

Высокоскоростное рабочее колесо

Турбовоздуходувка использует концепцию трехмерной крыльчатки, которая повышает эффективность крыльчатки до 95%, реализует широкий рабочий диапазон, а объемный поток регулируется от 45% до 100%.

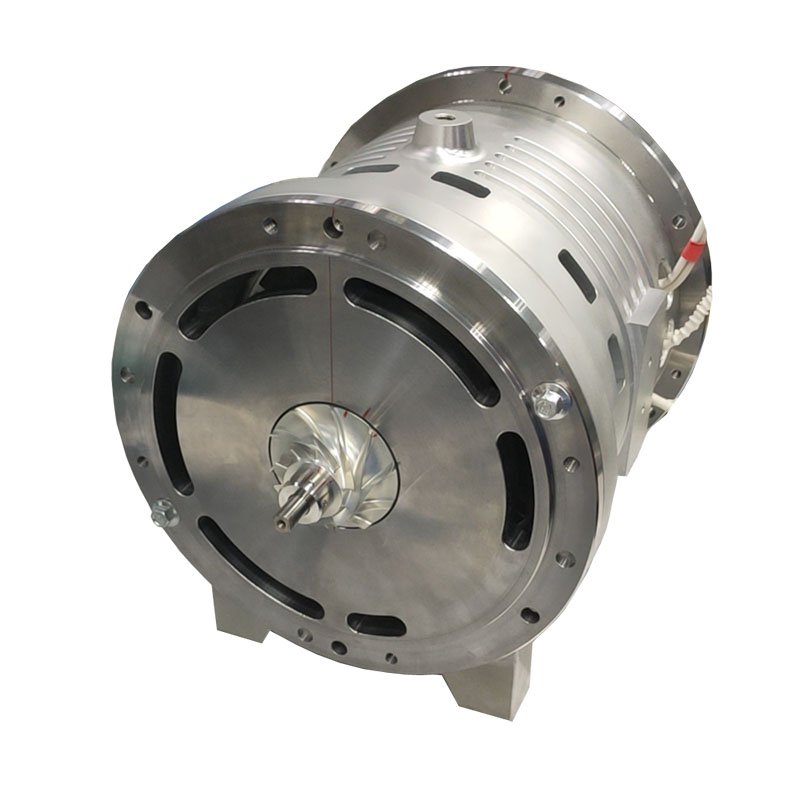

Высокоскоростной двигатель

Синхронный двигатель с постоянными магнитами имеет электромагнитный КПД до 98%, широкий диапазон высокоэффективной работы, нагрузку с прямым приводом и без потерь на передачу.

Воздушный подшипник

Воздушный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

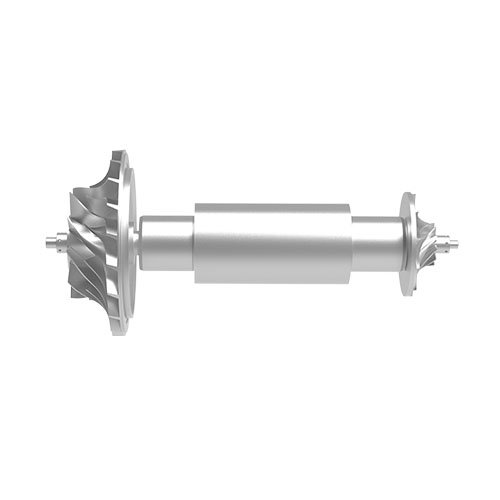

Высокоскоростной ротор

Переменная частота и регулировка скорости хороши для двигателя, вращающегося с максимальной скоростью 200000 об/мин.

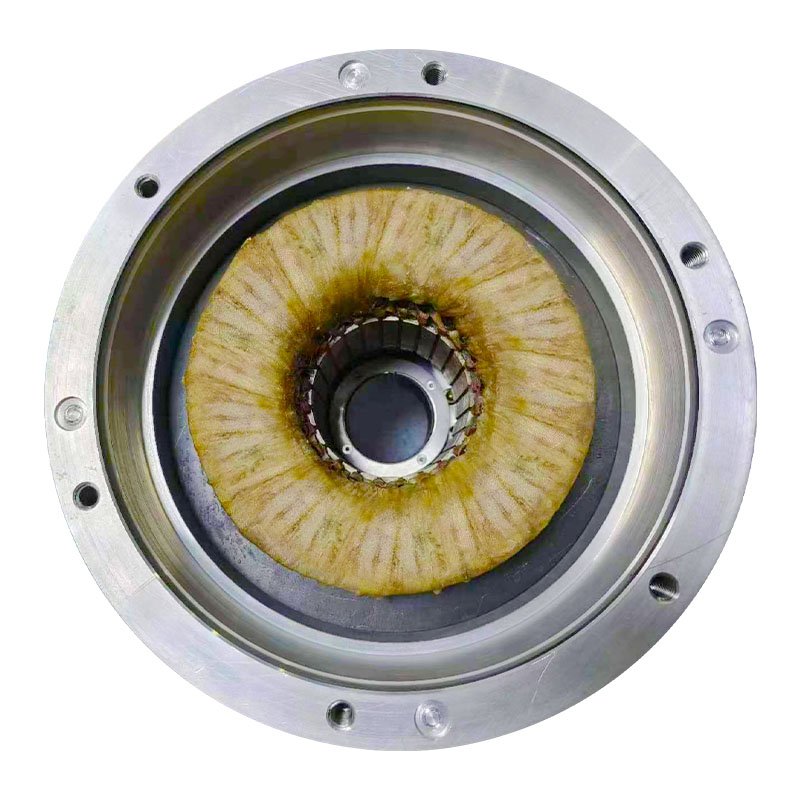

Высокоскоростная катушка ротора

Изоляция класса H обеспечивает высокую надежность и долговечность двигателя даже при работе в условиях высокой температуры, сильной коррозии и ударов тока.

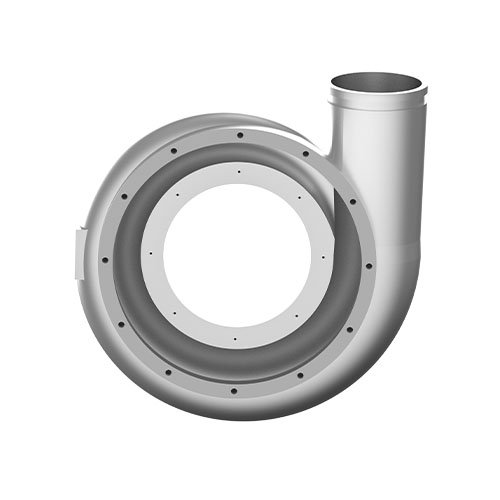

Волюта

Высокоэффективная аэродинамическая конструкция обеспечивает хорошие аэродинамические характеристики лопасти и низкий аэродинамический шум, что помогает удовлетворить высокое соотношение давления, высокую эффективность и аэродинамические характеристики большого потока

Преимущество турбовоздуходувки

Высокая эффективность

Турбовоздуходувка экономит электроэнергию на 50% больше, чем традиционная роторная воздуходувка.

Интеллектуальное управление

Турбовоздуходувка оснащена сенсорной панелью управления и пультом дистанционного управления для мобильного телефона. Он поддерживает несколько методов управления.

Подключи и играй

Расход и давление воздуха в турбонагнетателе регулируются скоростью вращения нагнетателя.

Простое обслуживание

Регулярно заменяйте фильтрующий хлопок в соответствии с указаниями. Техническое обслуживание осуществляется легко и быстро и обходится крайне дешево.

Таблица параметров турбовоздуходувки

Model	3HP	5.5HP	7HP	10HP	15HP	20HP	30HP	40HP	50HP	75HP	100HP
Discharge Pressure kpa	Air Flow(m3/min)，20℃，Humidity60%, 1atm
30	/	/	7	10	12	18	29	43	52	88	107
40	2.5	5	6	9	11	16	27	38	47	76	95
50	/	/	5	8	10	14	24	33	40	59	77
60	/	/	4.5	7	9	12	21	28	35	53	69
70	/	/	4	6	8	9	19	25	31	46	63
80	/	/	3	5	7	8	18	22	28	41	55
90	/	/	/	/	/	/	15	19	25	37	50
100	/	/	/	/	/	/	13	17	22	34	45
110	/	/	/	/	/	/	/	/	/	29	41
120	/	/	/	/	/	/	/	/	/	/	38
Shaft Power(kw)	2.2	4	5	7.5	11	15	23	30	38	58	75
Blower Power(kw)	3	5.5	6.5	9	12.5	17.5	28	37	44	68	83

Model	125HP	150HP	175HP	200HP	250HP	300HP	350HP	400HP	500HP	600HP	700HP
Discharge Pressure kpa	Air Flow(m3/min)，20℃，Humidity60%, 1atm
30	142	173	196	222	261	288	334	371	/	/	/
40	120	150	172	190	228	256	296	335	430	540	648
50	95	115	129	156	196	225	270	311	384	490	604
60	87	105	110	140	170	210	246	280	334	420	510
70	78	92	106	120	155	181	208	235	298	378	452
80	70	85	98	110	136	160	190	220	260	336	410
90	62	70	79	94	122	138	163	186	240	302	372
100	56	65	75	88	110	126	150	174	224	282	358
110	50	59	70	82	101	120	140	161	202	268	322
120	45	53	65	75	90	116	131	148	188	250	298
Shaft Power(kw)	94	114	130	150	185	225	262	300	375	450	546
Blower Power(kw)	102	124	142	175	208	244	295	320	400	500	600

Turbo Blower Application Field

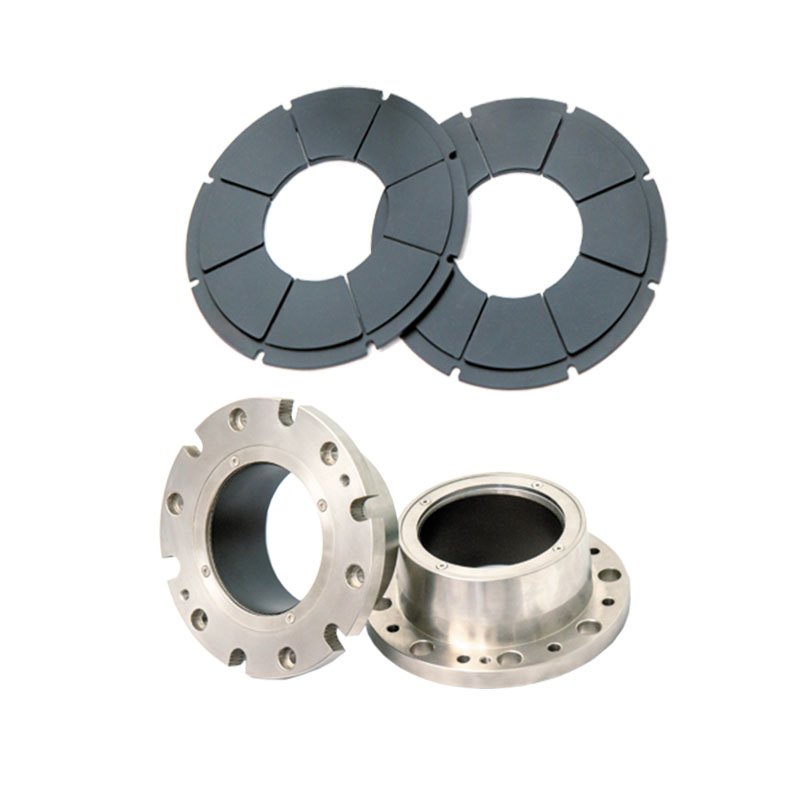

Воздушный подшипник

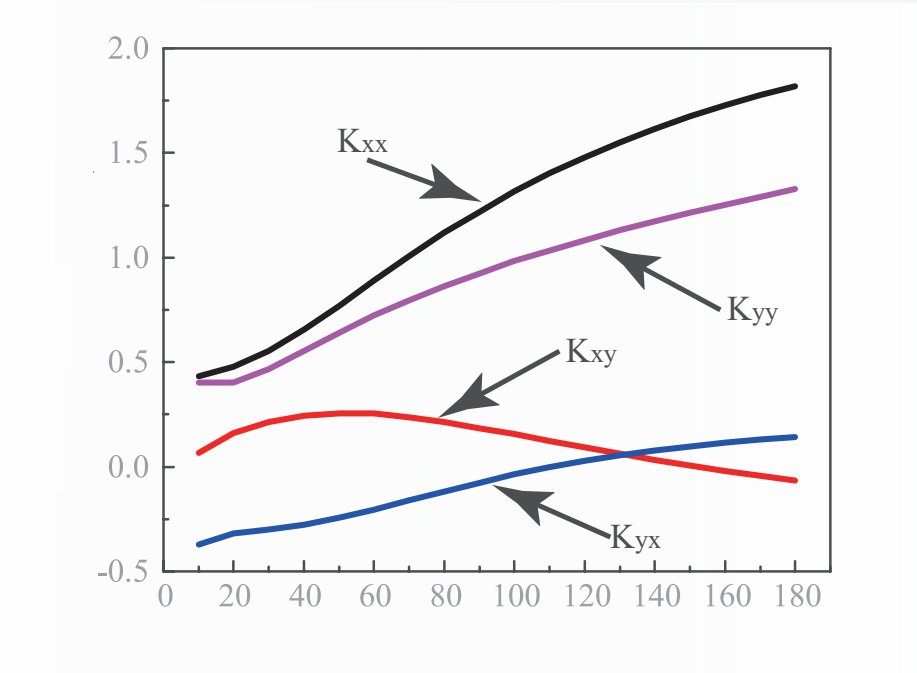

Моделирование дизайна

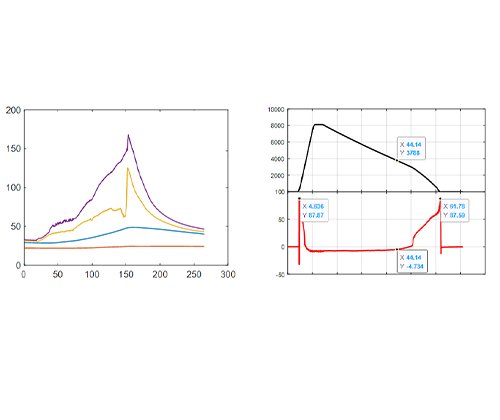

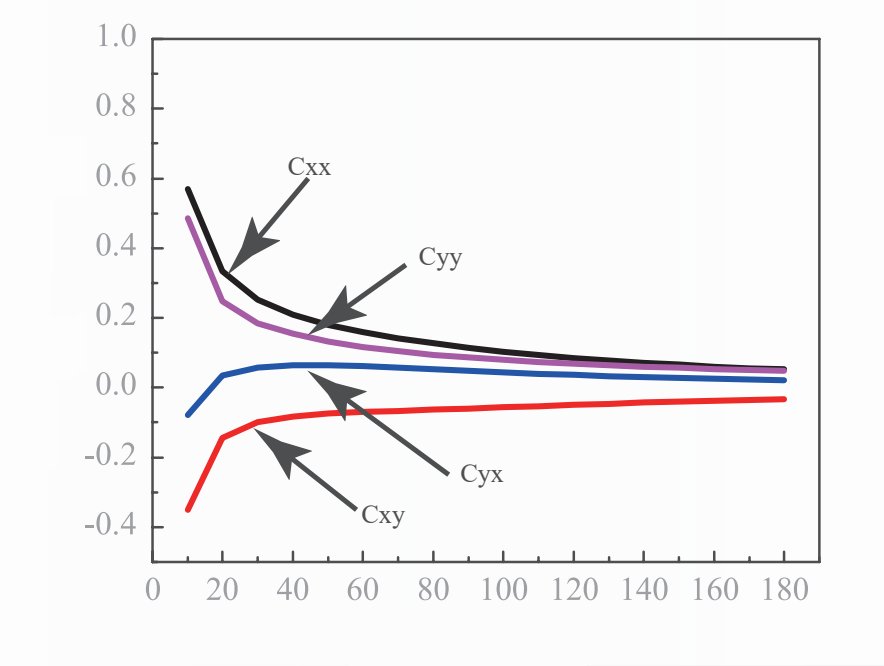

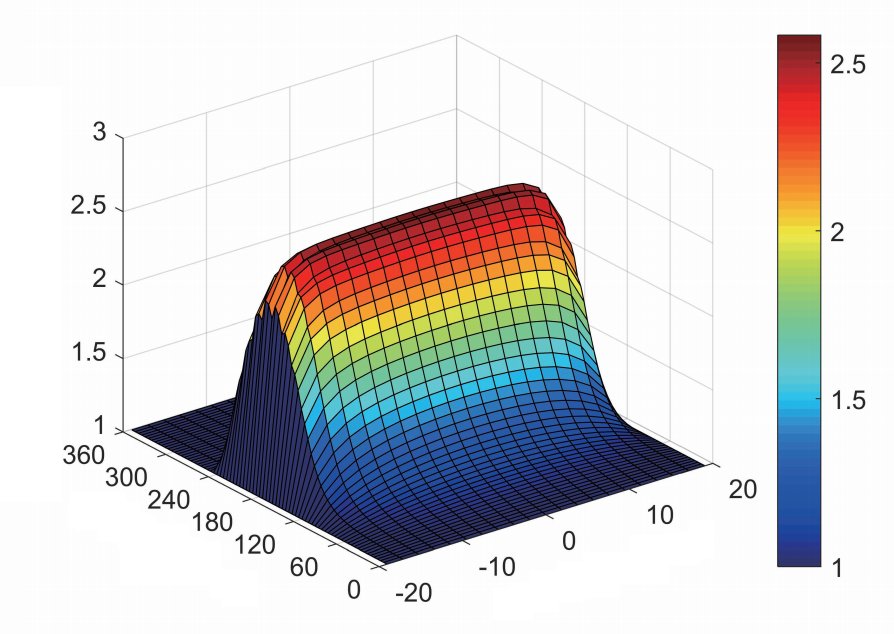

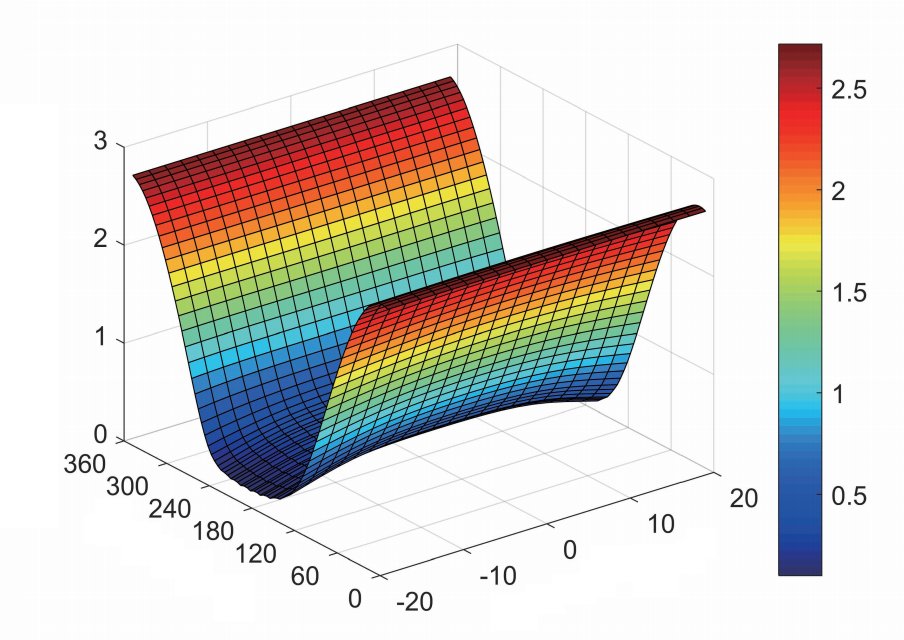

Грузоподъемность,жесткость и коэффициенты демпфирования подшипника могут быть точно предсказаны с помощью самостоятельно разработанного программного обеспечения для моделирования работы воздушного подшипника.

Завершена разработка серии подшипников: диапазон диаметров подшипников составляет 20 мм ~ 100 мм; рабочая скорость подшипников варьируется от 20 до 200 км/мин. Мощность машины с воздушным подшипником варьируется от 10 кВт до 500 кВт.

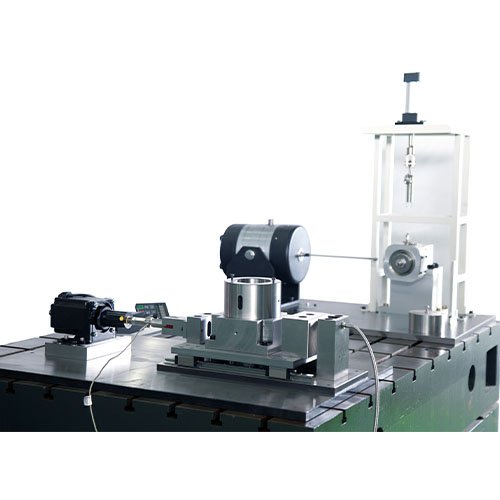

Тест

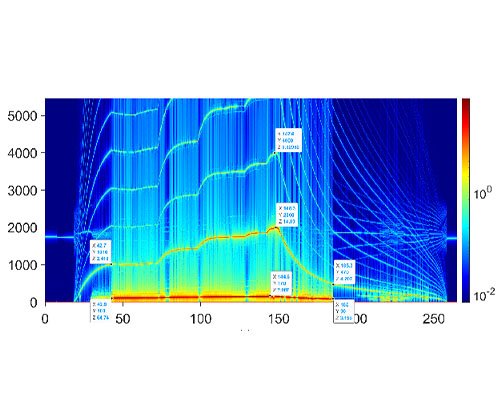

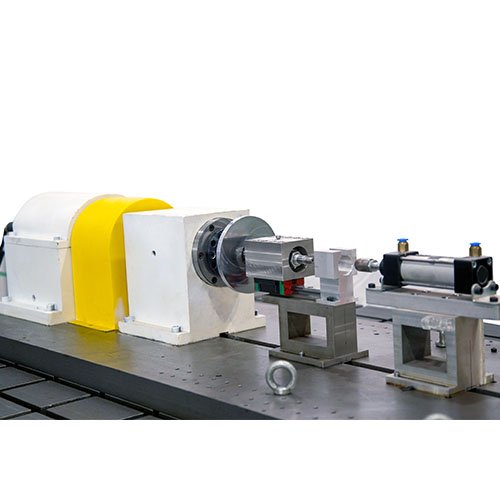

Была создана комплексная система испытаний воздушных подшипников. Наши полностью развитые возможности по испытанию подшипников и анализу данных позволяют проводить проверку характеристик воздушных подшипников и оказывать техническую поддержку при проведении испытаний, в результате чего могут быть реализованы индивидуальные продукты.

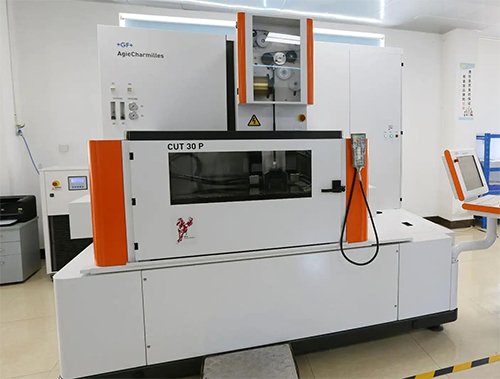

Производство

Благодаря полному производственному процессу для воздушного подшипника и совершенной системе поставок, ключевые и основные процессы производства могут быть выполнены самостоятельно. С годовым объемом производства 5000 комплектов подшипников, компания реализует серии подшипников, серийное производство и поддерживает изготовление подшипников на заказ.
